Trampas de Vapor Tipo Flotador y Termostática

flotador_termostatica

Trampas de Vapor Tipo Flotador y Termostática

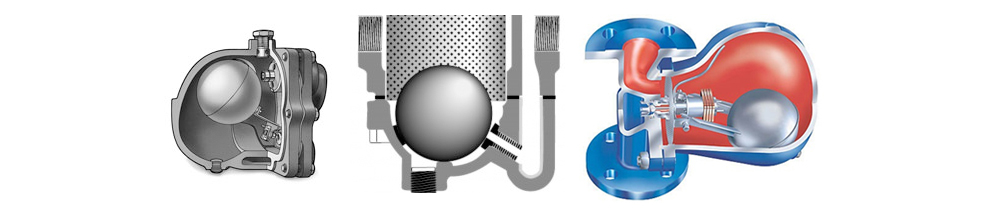

La trampa de flotador y termostático en una trampa mecánica cuyo funcionamiento se basa en principios de densidad y temperatura. La válvula de flotador funciona según el principio de densidad: una palanca conecta el flotador con la válvula y asiento. Una vez que el condensado alcanza un cierto nivel en la trampa, el flotador sube, abre el orificio y drena el condensado. Un sello de agua formado por el condensado evita perdida de vapor vivo.

Como la válvula de descarga está sumergida, no es capaz de ventear aire o gases no condensables. Cuando la acumulación de aire y gases no condensables produce una disminución significativa de la temperatura, un venteador termostático de aire, situado en la parte superior de la trampa los descarga.

El venteador termostático se abre a una temperatura algunos grados inferiores a la de saturación y de ese modo puede manipular un gran volumen de aire (través de un orificio totalmente separado), pero a una temperatura ligeramente reducida.
